외벽 균열 점검 보고서 SAMPLE · 합성 데이터

대상: 합성 데모 외벽 · 남측 입면 | 분석 프레임 36장 | 1280×720 · 30fps

검출 균열3건

총 균열 길이3.33m

최대 균열폭3.11mm

우선 조치긴급 1 · 높음 1

입면 균열 배치도 (부분)

가로축: 벽 좌측 모서리 기준 수평 위치 · 세로축: 지면 기준 높이

보수공법별 물량

공법	개소	길이
표면처리공법	0	0.00m
주입공법	1	0.43m
충전공법	2	2.90m

종합 의견

높이 10.2m 수평 균열(C002)은 최대 폭 3.11mm로 2mm를 넘어 구조적 균열 가능성이 있으므로 정밀안전진단과 보강공법 검토를 권고합니다. 높이 7.2m 사선 균열(C003)은 전단균열 가능성이 있어 구조 검토가 필요합니다. C001은 측정 분해능보다 가늘어 폭이 추정치이므로, 근접 재촬영으로 확인을 권합니다.

균열 목록

ID	높이	수평 위치	방향	길이	최대 폭	평균 폭	등급	우선순위
C001	12.50m	3.40m	수직	429mm	0.92mm*	0.64mm	d	보통
C002	10.20m	2.89m	수평	1,563mm	3.11mm	2.69mm	e	긴급
C003	7.24m	2.91m	사선	1,339mm	1.61mm	1.32mm	e	높음

* 분해능 이하 추정치 (촬영 분해능 1.465mm/px). 근접·줌 재촬영으로 확인 권장.

균열별 상세

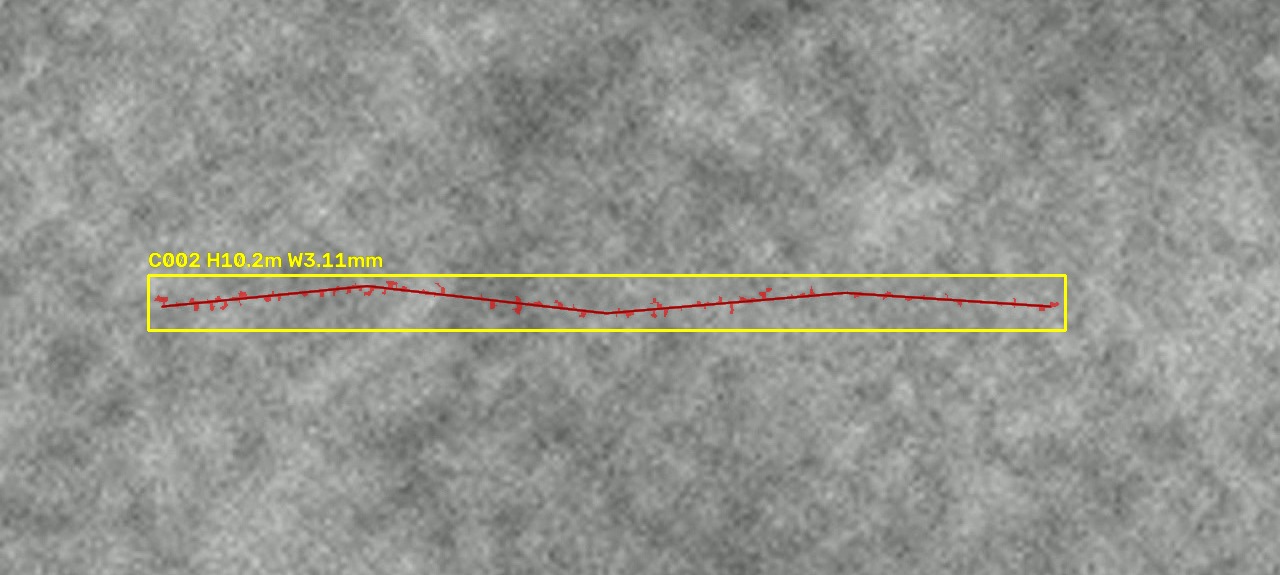

C002 균열 검출 사진: 수평 균열을 따라 붉은 마스크와 노란 검출 박스

균열 ID: C002 긴급
위치: 높이 10.20m · 좌측 모서리에서 2.89m
방향 · 길이: 수평 · 1,563mm
폭 (최대/평균): 3.11mm / 2.69mm · 등급 e
판단 공법: 충전공법 (U-cut/V-cut 충전)
참고: 폭 2mm 이상 — 구조적 균열 가능성, 정밀안전진단 및 보강공법 검토 권고
촬영 정보: 거리 2.51m · 입사각 4.0° · 4개 프레임 병합

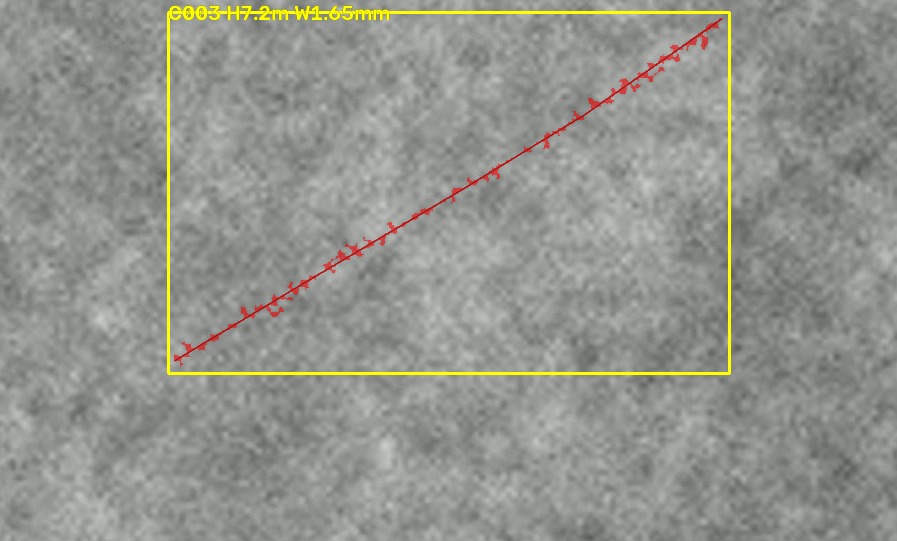

균열 ID: C003 높음
위치: 높이 7.24m · 좌측 모서리에서 2.91m
방향 · 길이: 사선 · 1,339mm
폭 (최대/평균): 1.61mm / 1.32mm · 등급 e
판단 공법: 충전공법 (U-cut/V-cut 충전)
참고: 사선 균열 — 전단균열 가능성, 구조 검토 권고
촬영 정보: 거리 2.51m · 입사각 5.8° · 4개 프레임 병합

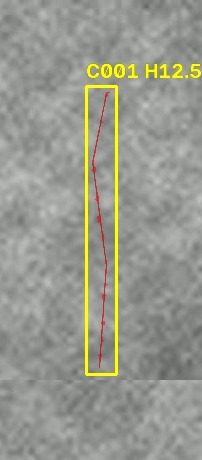

균열 ID: C001 보통
위치: 높이 12.50m · 좌측 모서리에서 3.40m
방향 · 길이: 수직 · 429mm
폭 (최대/평균): 0.92mm* / 0.64mm · 등급 d
판단 공법: 주입공법 (저압 저속 주입)
참고: 진행성 여부는 차기 점검 결과와 비교해 판단
촬영 정보: 거리 2.54m · 입사각 9.9° · 4개 프레임 병합

보수공법은 측정 폭·형태에 따른 1차 판단이며, 최종 공법은 현장 확인 후 책임기술자가 결정합니다.
